3D zaměření výrobní budovy. Laserové skenování
Laserové skenování bylo provedeno za účelem určení geometrických charakteristik budovy.
Během provozu byla budova opakovaně vystavena působení sněhové zátěže, což vedlo k tomu, že příhradové konstrukce střechy neodolaly a časem se prohnuly pod tíhou sněhu.
V rámci projektu rekonstrukce budovy bylo nutné architektovi zajistit skutečné rozměry nosných konstrukcí budovy, rozestupy a konstrukce příhradových nosníků, jejich polohu a zároveň stanovit průhyby střechy.
3D zaměření výrobní budovy, laserové skenování
3D zaměření výrobní budovy, laserové skenování
Práce byly provedeny vysoce přesným pozemním laserovým skenerem, a to jak z vnější strany budovy s pokrytím střechy, tak i uvnitř, kde byla viditelná nosná konstrukce střechy tvořená příhradovými nosníky.
Výsledkem provedeného laserového skenování byl přesný prostorový model ve formě mračna bodů, který zachycoval skutečné rozměry budovy a umožnil jejich stanovení. Na mračnu bodů byly rovněž pouhým okem patrné výrazné průhyby příhradových konstrukcí střechy, které se blížily havarijnímu stavu a vyžadovaly neodkladnou výměnu či opravu.
Laserové skenování budovy, mračno bodů fasády

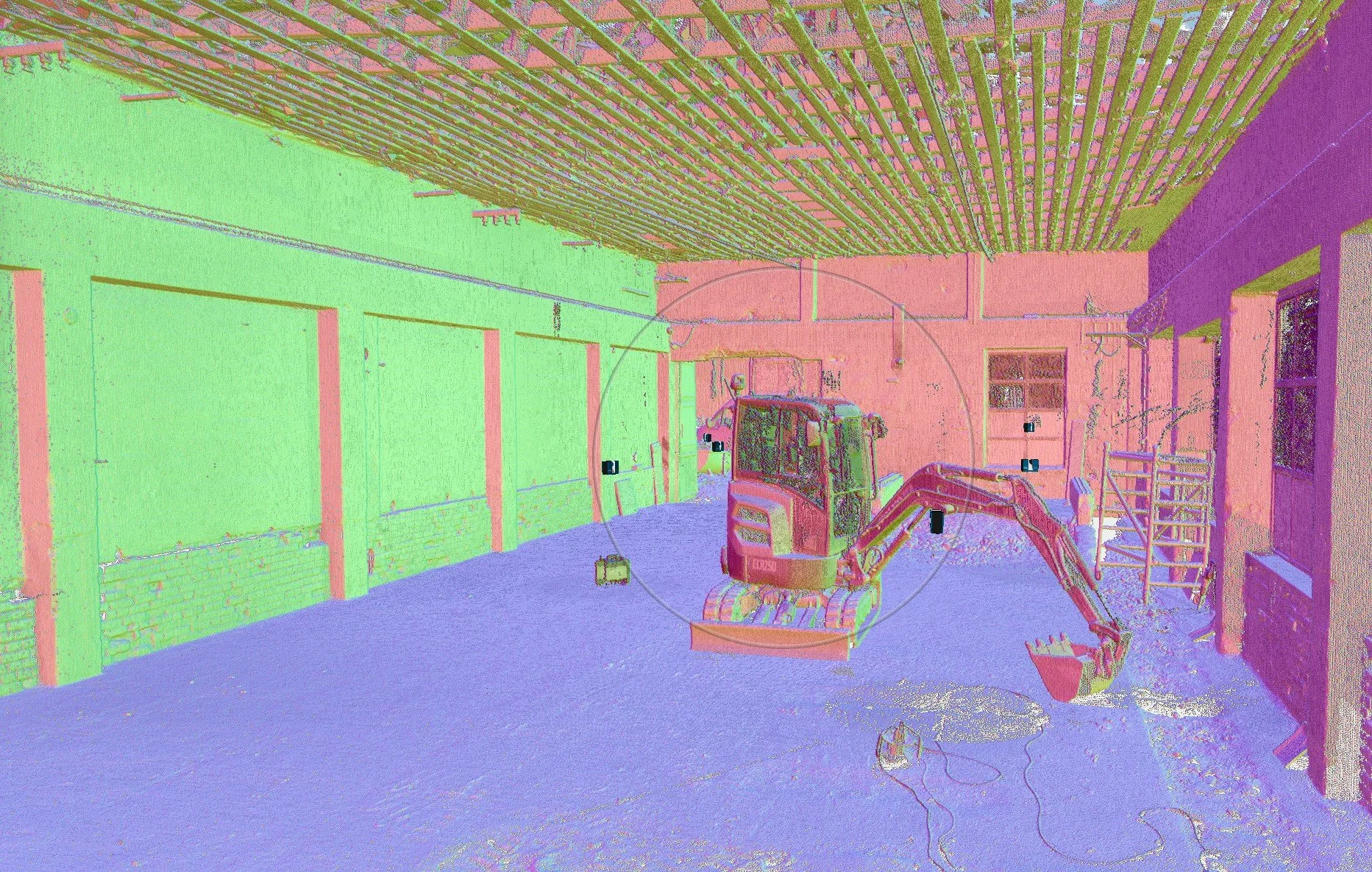

Laserové skenování budovy, mračno bodů interiér
Laserové skenování budovy, mračno bodů interiér
Laserové skenování budovy, mračno bodů, podélný řez
Laserové skenování budovy, mračno bodů, podélný řez
Práce na místě trvaly přibližně 2 hodiny a výstup ve formě mračna bodů byl připraven následující den.
Naši zkušení specialisté na zaměřování provádějí práce rychle, kvalitně a za příznivou cenu, což vám umožní ušetřit čas na práci na projektu a dodržet stanovené termíny.
