Zaměření skutečného stavu horského hotelu Medvědí bouda ve Špindlerově Mlýně
Šetříme čas architektům i investorům a eliminujeme chyby v projektech rekonstrukcí
Jednou z důležitých etap životního cyklu budovy je její rekonstrukce nebo renovace. Ta může zahrnovat změnu architektonického řešení, nové dispoziční uspořádání, modernizaci technických zařízení nebo stavebně-technický průzkum konstrukcí. Základním podkladem pro kvalitní přípravu těchto prací je přesná dokumentace skutečného stavu objektu.
Zaměření budovy poskytuje aktuální informace o dispozici, geometrii jednotlivých místností, tloušťkách stěn a příček, výškových úrovních a vzájemné poloze stavebních konstrukcí. V případě potřeby lze z naměřených dat vyhodnotit také svislost stěn, sloupů a dalších konstrukčních prvků. Přesné podklady snižují riziko chyb v dalších fázích projektování a umožňují architektům i projektantům přijímat správná technická rozhodnutí.
Jedním z našich nedávných projektů bylo zaměření objektu Medvědí bouda ve Špindlerově Mlýně. Jedná se o rozsáhlý horský komplex tvořený několika vzájemně propojenými částmi. Konstrukční systém objektu kombinuje masivní spodní podlaží s dřevěnými konstrukcemi ve vyšších úrovních a členitou soustavou šikmých střech. Komplikovaná dispozice, rozdílné výškové úrovně a přechody mezi jednotlivými částmi budovy kladly zvýšené nároky na přesnost i organizaci měření.

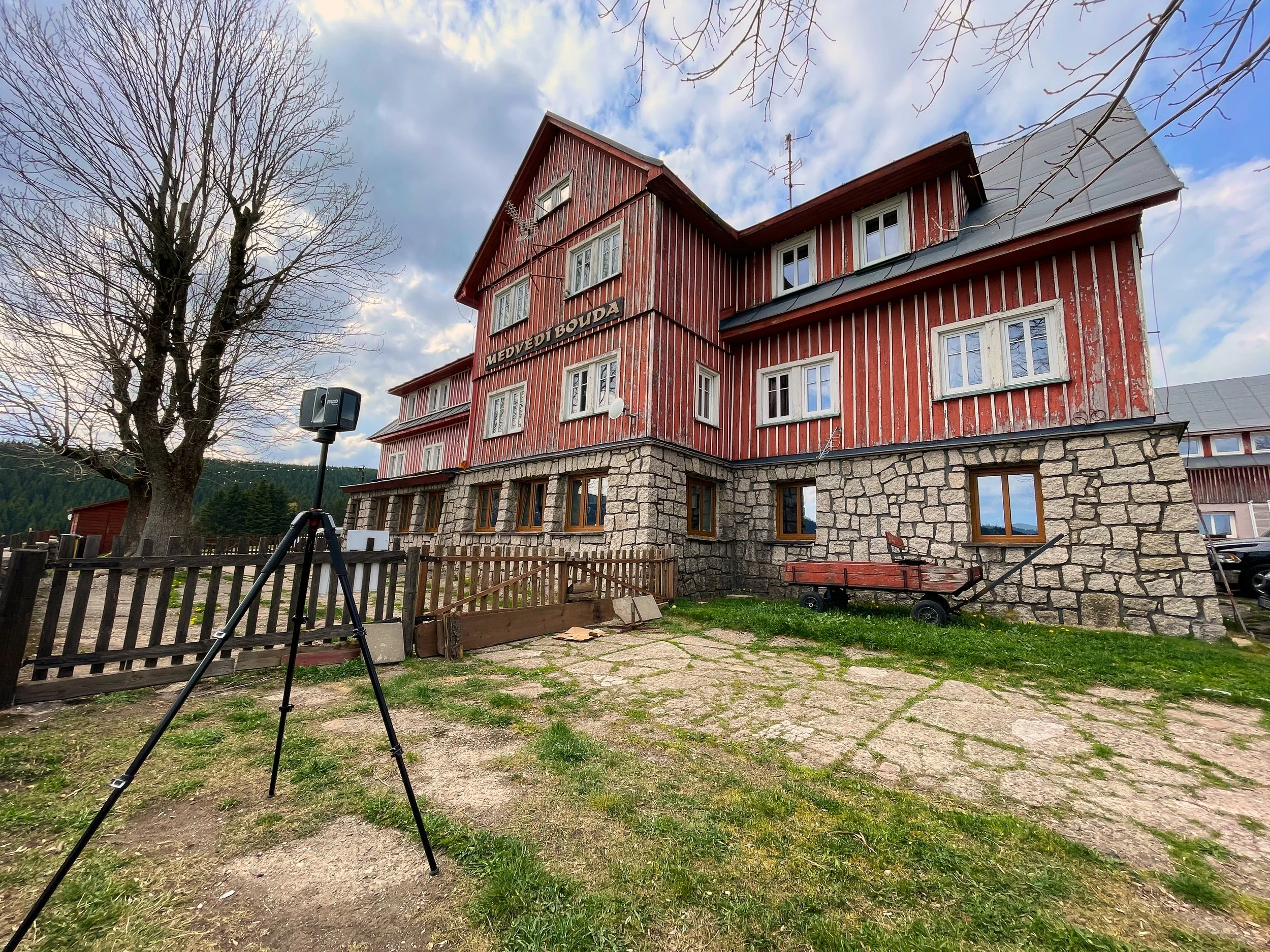

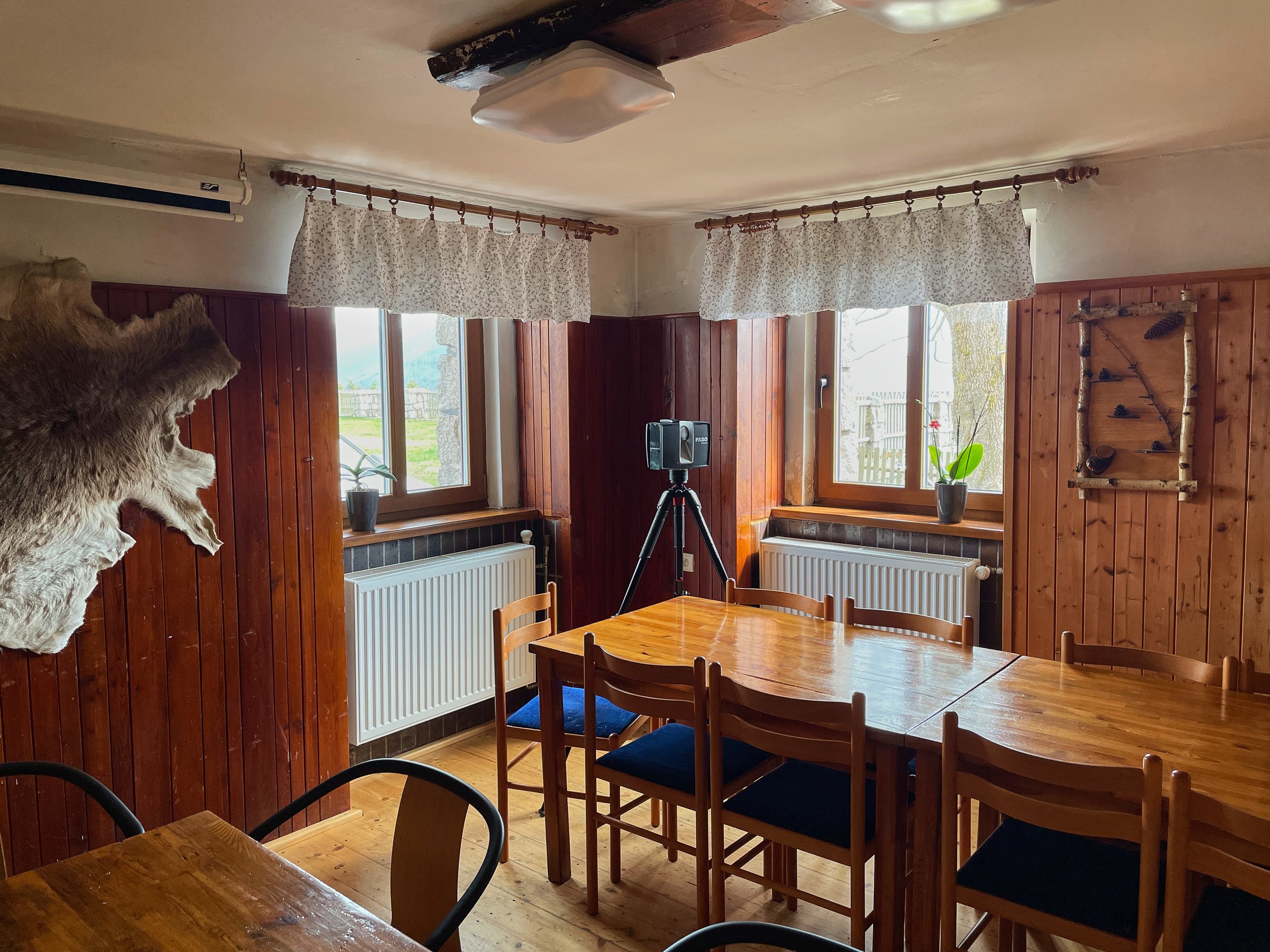

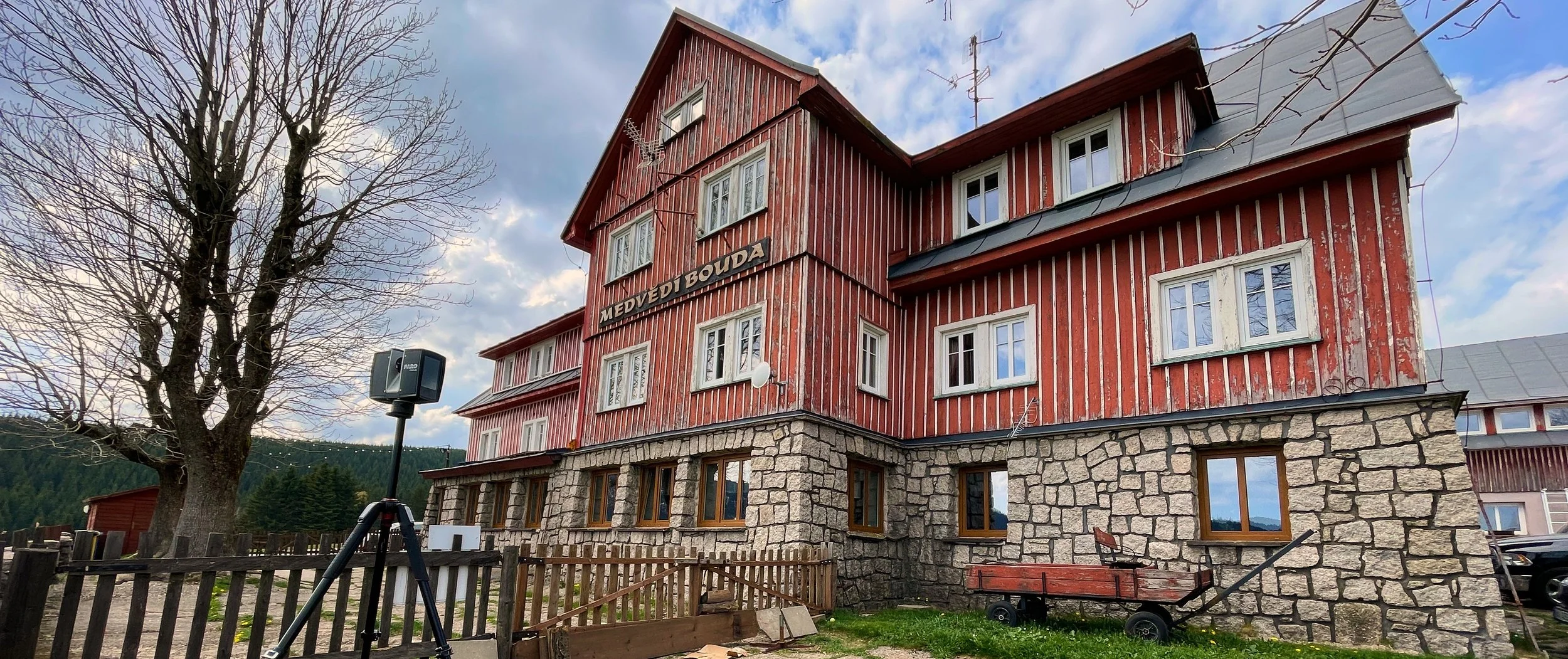

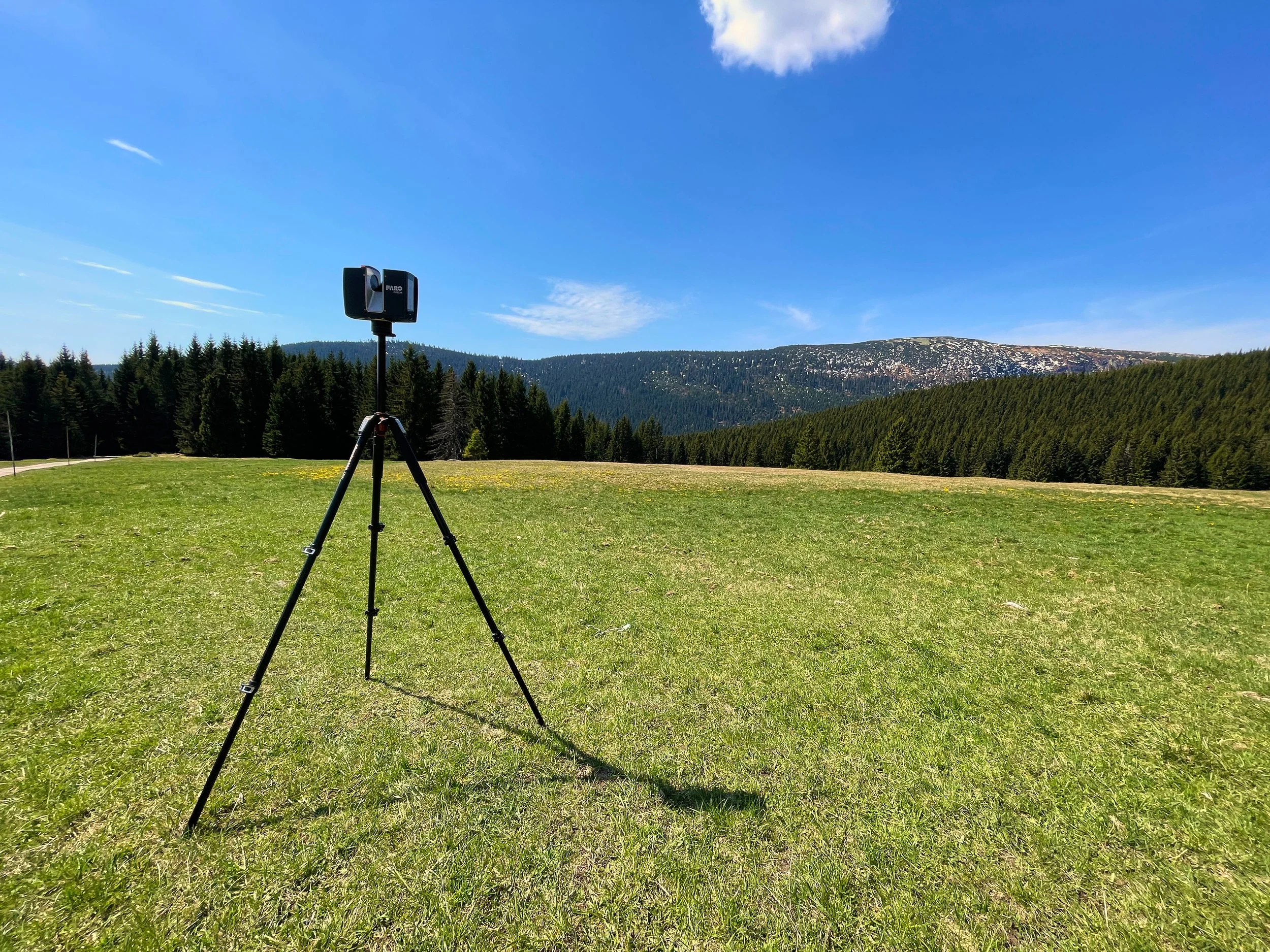

Pro zaměření jsme použili přesný 3D laserový skener FARO Premium. Objekt o celkové ploše přibližně 2 600 m² byl kompletně naskenován v interiéru i exteriéru během dvou pracovních dnů. Velké množství menších místností, úzké komunikační prostory a složité přechody mezi jednotlivými částmi objektu výrazně zpomalovaly průběh měření. Včetně interiérů a fasád bylo provedeno více než 460 skenovacích stanovisek.

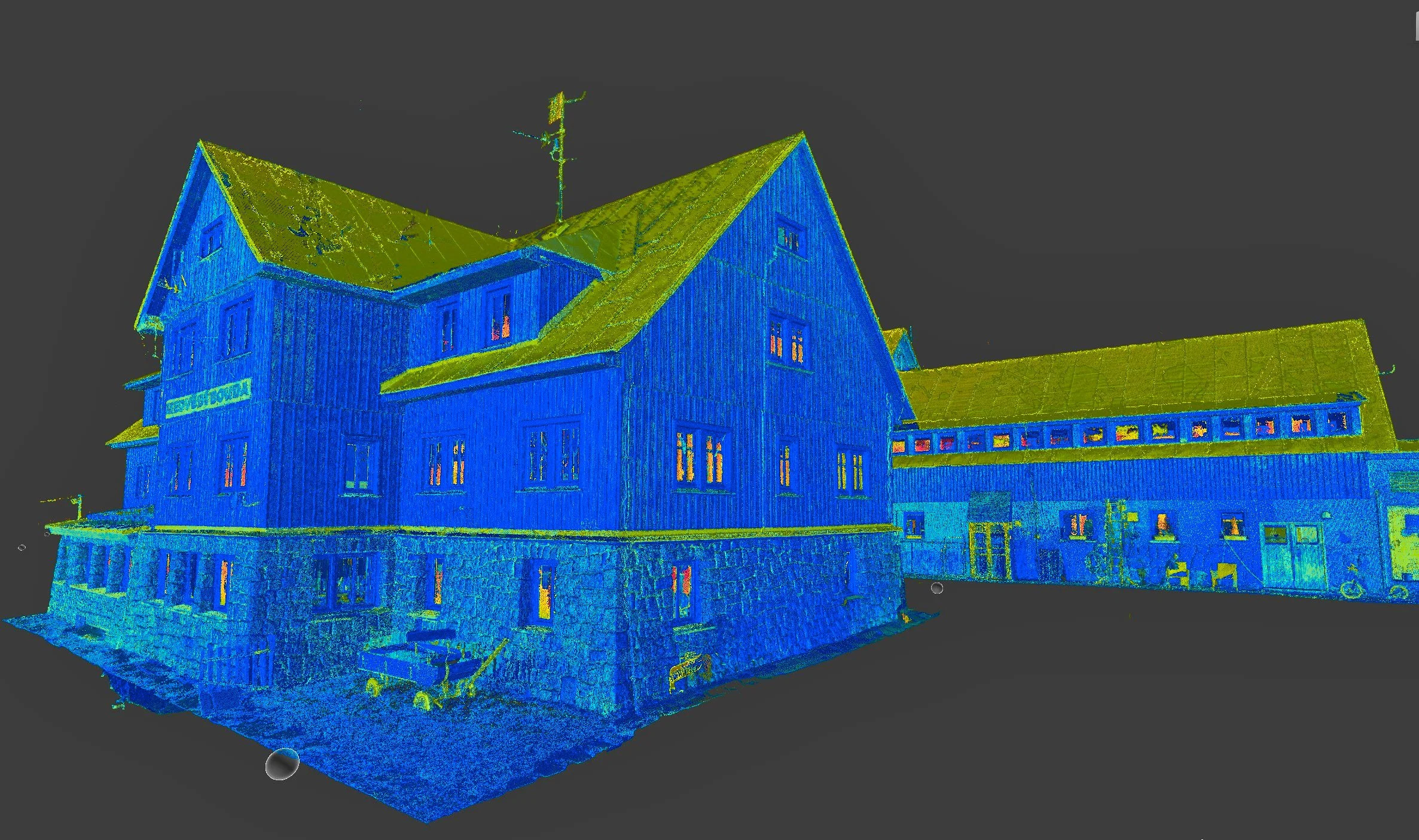

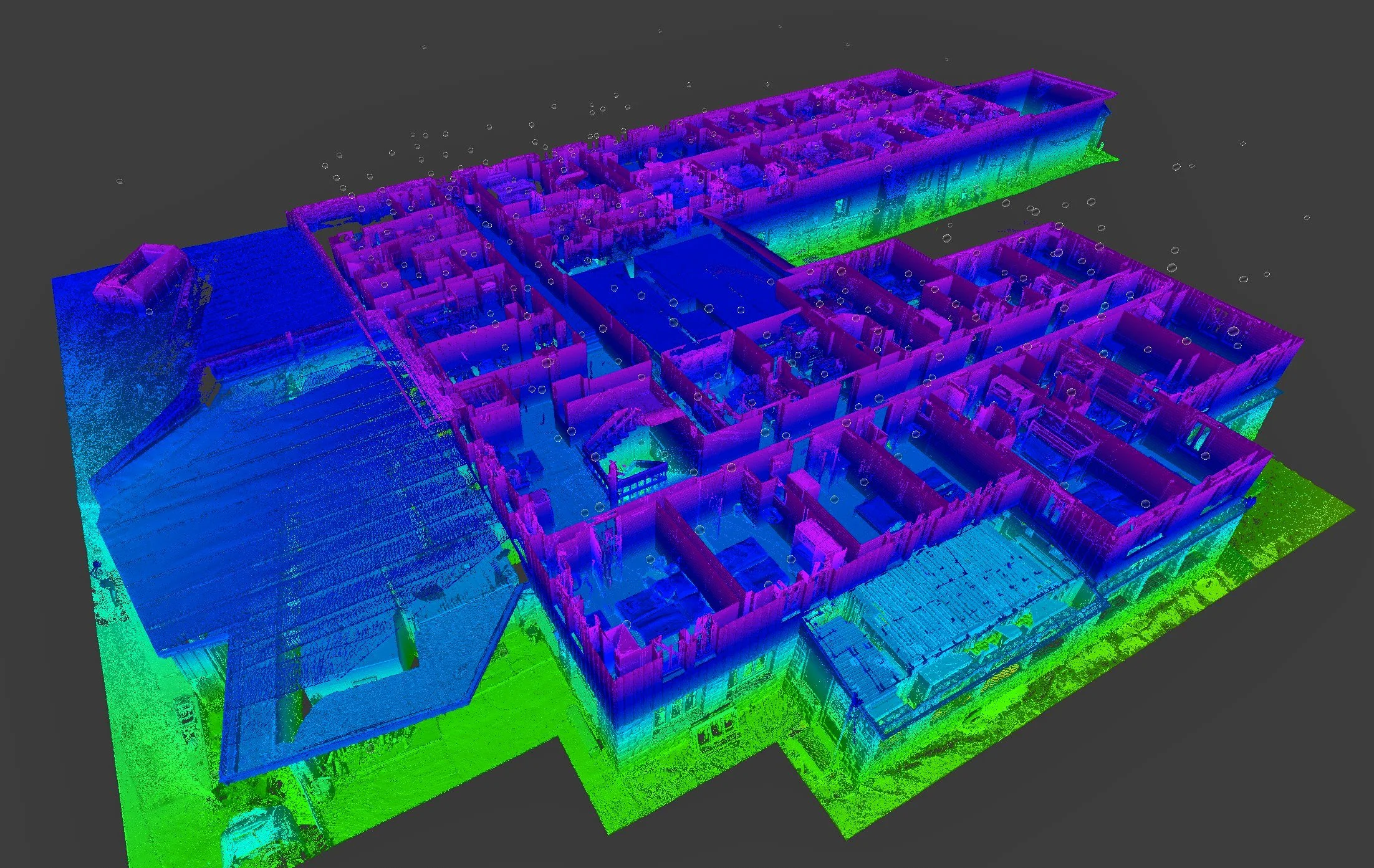

Během následného zpracování byly všechny skeny zaregistrovány a spojeny do jednoho uceleného mračna bodů ve společném souřadnicovém systému. Z dat byly následně odstraněny šumy, nežádoucí odrazy a další objekty, které nesouvisely se stavebními konstrukcemi.
Výsledkem prací byl soubor přesné dokumentace skutečného stavu určený pro další práci architektů a projektantů:

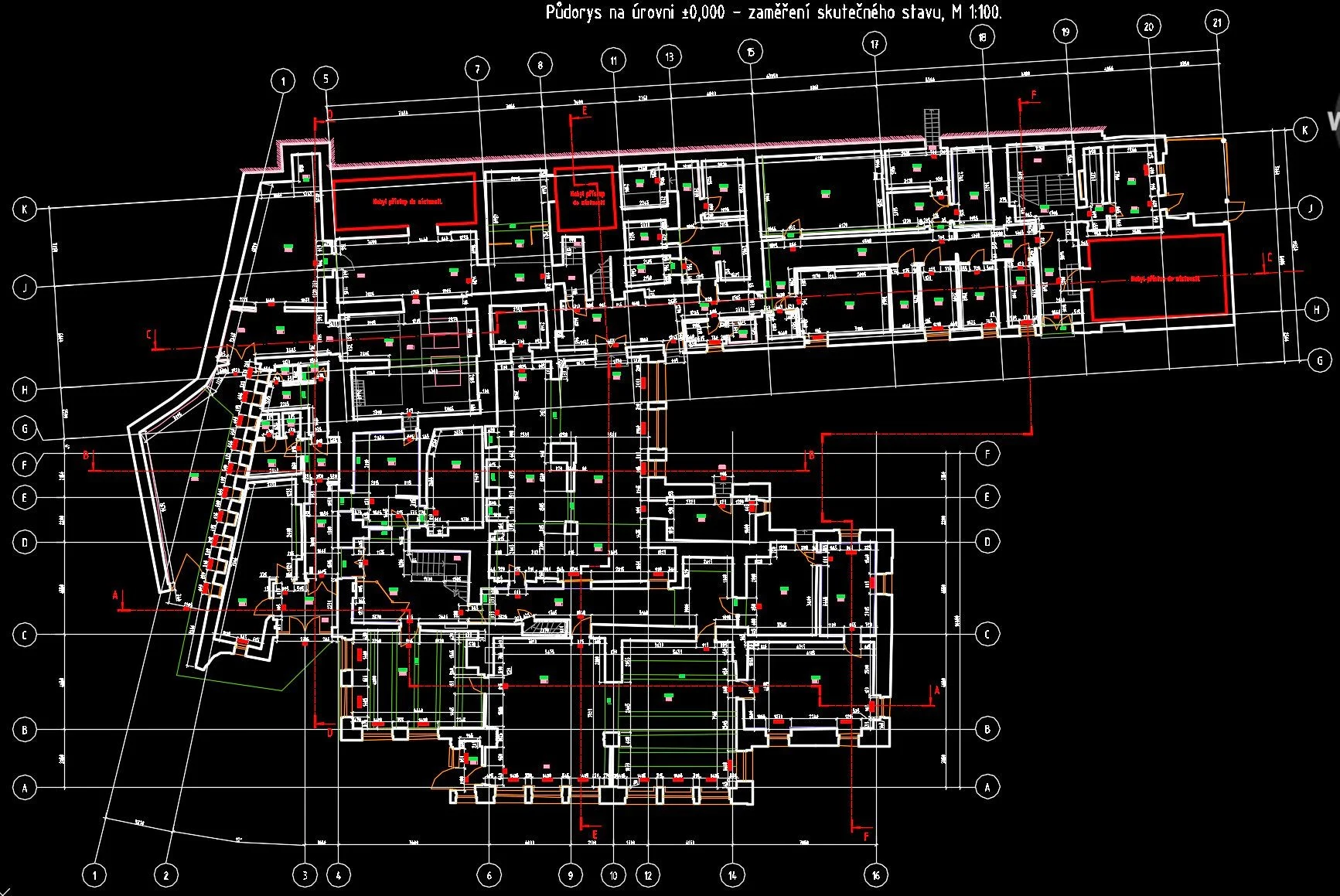

– zaměřené půdorysy jednotlivých podlaží včetně kót,

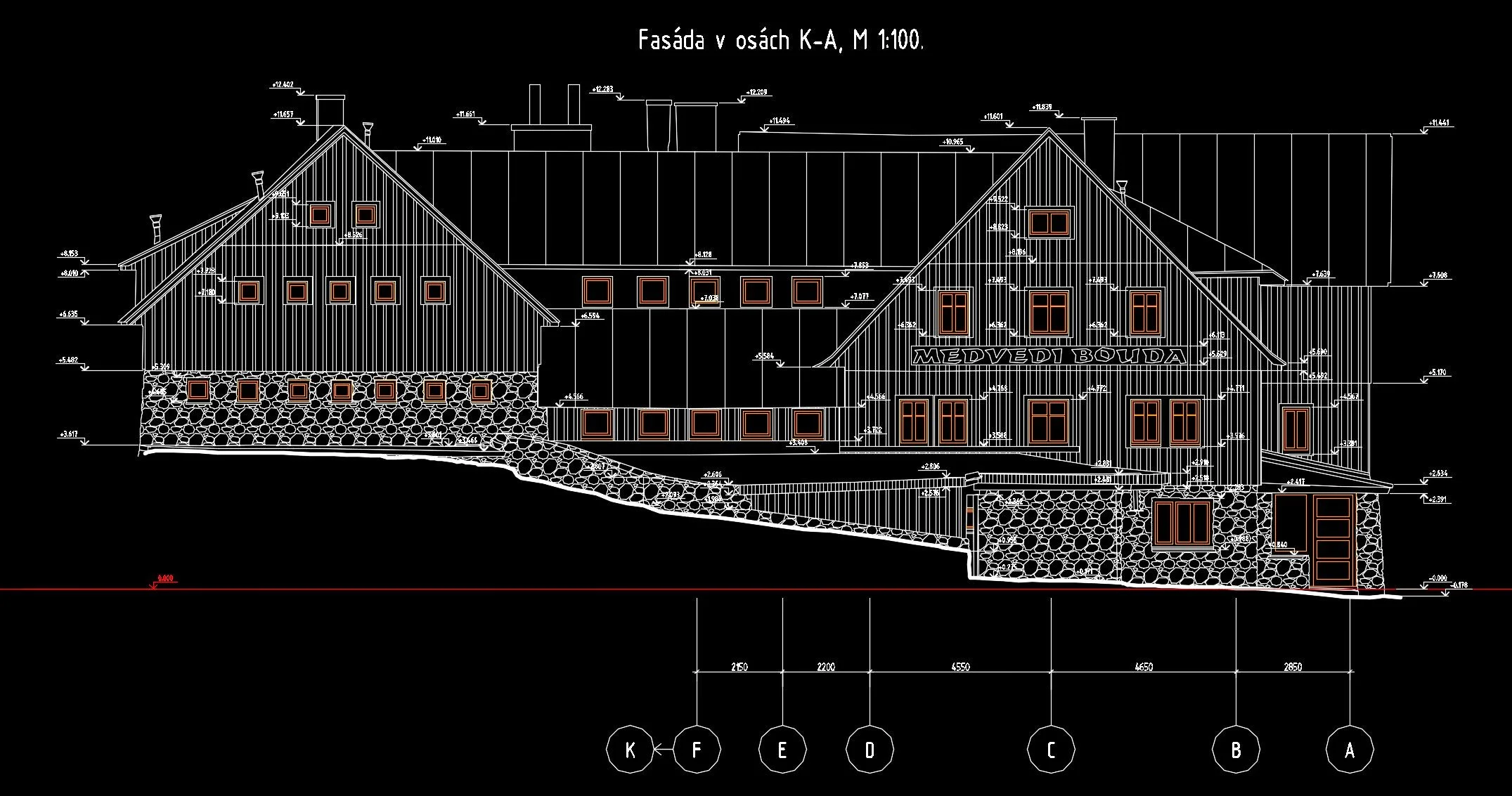

– pohledy na fasády,

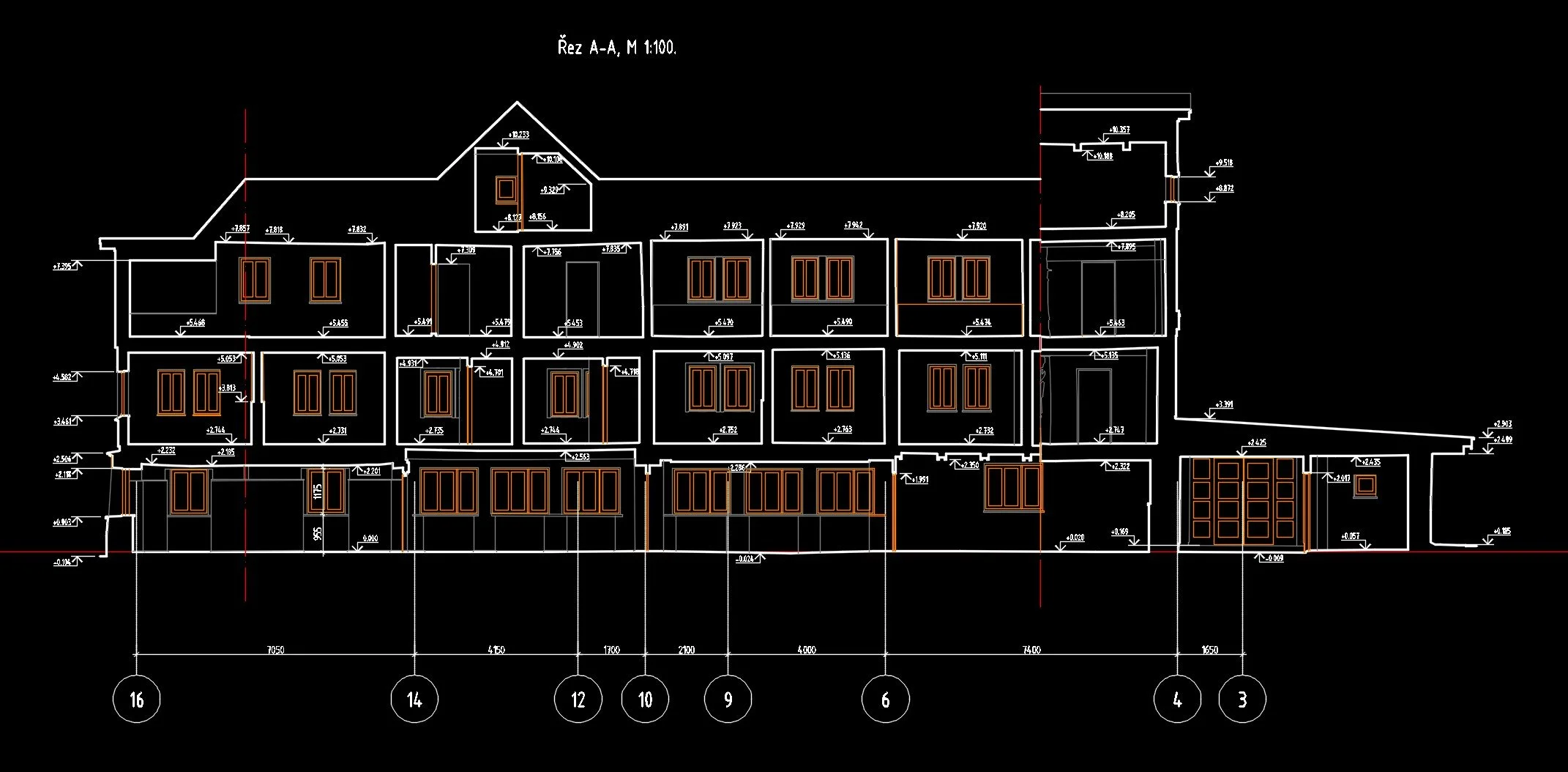

– charakteristické řezy objektem.
Jako doplňkový výstup jsme vytvořili také interaktivní 3D webovou prohlídku s 360° panoramaty dostupnou online. Ta umožňuje rychlou orientaci ve složité dispozici budovy, vzdálenou kontrolu jednotlivých místností a ověření vybraných detailů bez nutnosti opakované návštěvy objektu.
Kompletní sada výkresů byla zpracována přibližně do 20 pracovních dnů od dokončení měření na místě. Dokumentace byla objednateli předávána postupně podle dokončení jednotlivých částí. Díky tomu mohli architekti a další projektanti zahájit práci na projektu ještě před odevzdáním celého souboru zaměřovací dokumentace.
