Laserové skenování: od mračna bodů k přesným výkresům
Zaměření stávajícího stavu stavebních konstrukcí kostela Svaté rodiny v Havlíčkově Brodě, Kraj Vysočina, Česká republika
Kostel Svaté rodiny v Havlíčkově Brodě je historický objekt ze 17.–18. století a chráněná kulturní památka České republiky. Byl součástí bývalého augustiniánského klášterního areálu a dodnes tvoří významný prvek historického obrazu města.
Práce na takovém objektu vyžaduje mimořádně přesné zachycení skutečného stavu. Při projektové přípravě je nutné zohlednit nejen celkovou geometrii stavby, ale také skutečnou polohu konstrukcí, návaznosti, nerovnosti, deformace a obtížně přístupné části objektu.
Zadání projektu
Kostel je stavebně a konstrukčně propojen se sousedním objektem. Pro navazující projektové práce proto bylo nutné pořídit přesnou prostorovou dokumentaci stávajícího stavu objektu, včetně míst napojení na sousední stavbu.
Hlavním cílem prací bylo vytvořit spolehlivý digitální a výkresový podklad pro následné projektové zpracování oddělení objektů a pro vypracování technického posouzení proveditelnosti tohoto oddělení.
Pro objednatele to znamenalo získání přesného výchozího podkladu, o který se lze opřít při projektových a technických rozhodnutích. Mračno bodů a výkresová dokumentace umožnily zachytit skutečný stav objektu bez zjednodušení a předpokladů, což je při práci s historickými konstrukcemi obzvlášť důležité.
Proč bylo zvoleno laserové skenování
Práce s historickými stavbami tohoto typu je vždy spojena s řadou technických výzev. Mnoho důležitých konstrukčních prvků se nachází v obtížně přístupných místech: v půdních prostorech, v oblasti krovu, ve stropních konstrukcích a v místech napojení jednotlivých částí objektu.
Laserové skenování umožnilo rychle a přesně zaměřit geometrii kostela, fasád, vnitřních prostor, půdy a střešních konstrukcí. Výsledkem byla digitální kopie objektu ve formě mračna bodů, která sloužila jako podklad pro zpracování přesných výkresů stávajícího stavu.
Pro objednatele tento postup snižuje riziko projekčních chyb, omezuje potřebu opakovaných výjezdů na místo a umožňuje ověřovat rozměry, výšky, řezy a vzájemnou polohu konstrukcí již během kancelářského zpracování dat. To je zvláště cenné u složitých, částečně nepřístupných objektů s historickou hodnotou.
Výstupní materiály
Na základě provedených prací byly objednateli předány:
vyčištěné mračno bodů ve formátech .e57 a .rcp
pasport objektu
sada výkresů stávajícího stavu stavebních konstrukcí
Výkresová dokumentace obsahovala:
půdorysy jednotlivých podlaží
půdorys půdního prostoru s krovovou konstrukcí
4 pohledy na fasády
půdorys střechy
2 řezy objektem
Organizace skenování na objektu
Laserové skenování bylo provedeno pozemním laserovým skenerem FARO Premium a bylo orientačně rozděleno do několika pracovních zón. Tyto zóny byly následně spojeny pomocí úseků se společně viditelnými plochami — například přes okna, fasády a navazující prostory.
Samostatně byly naskenovány následující části objektu:

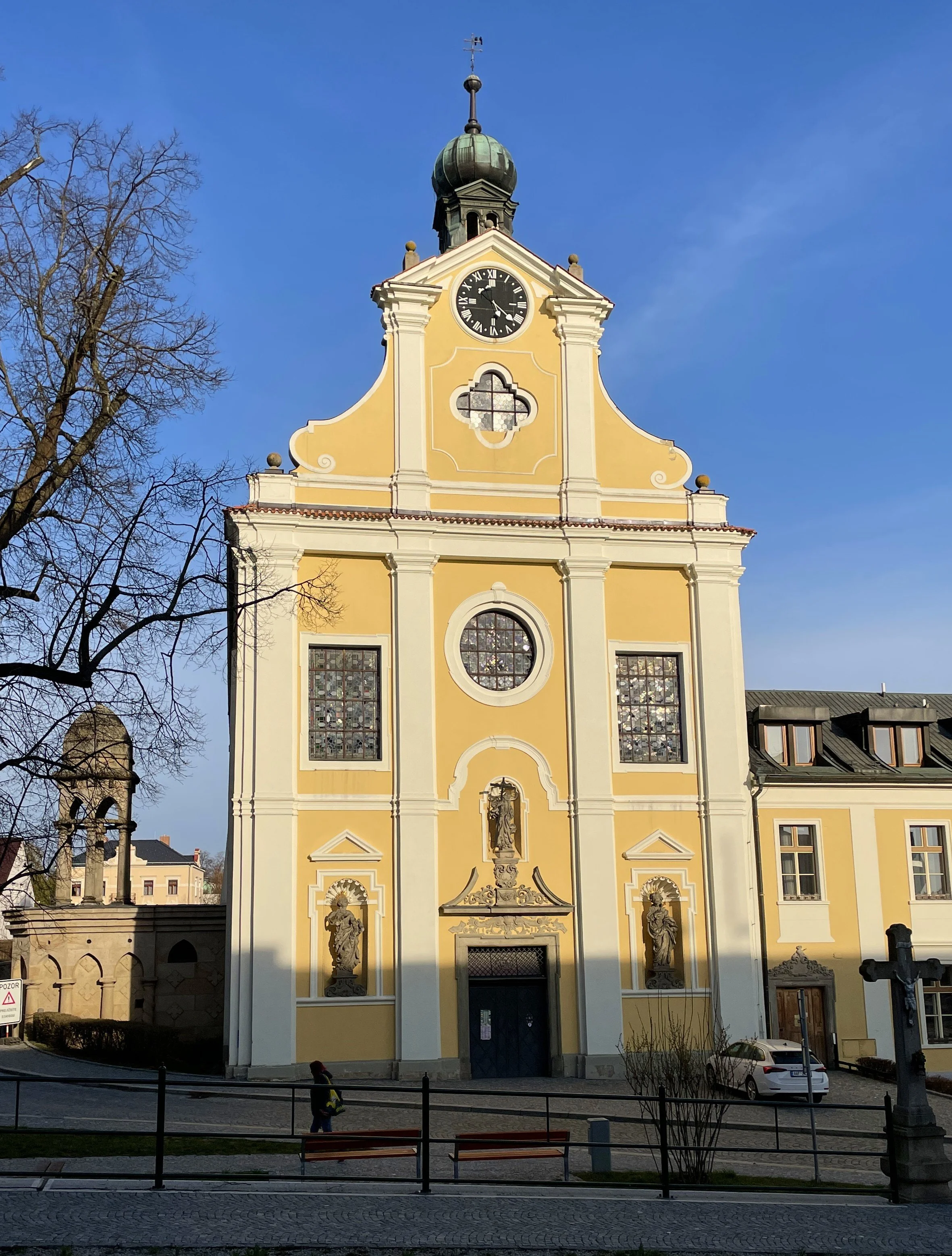

vnější fasády kostela ze strany ulice

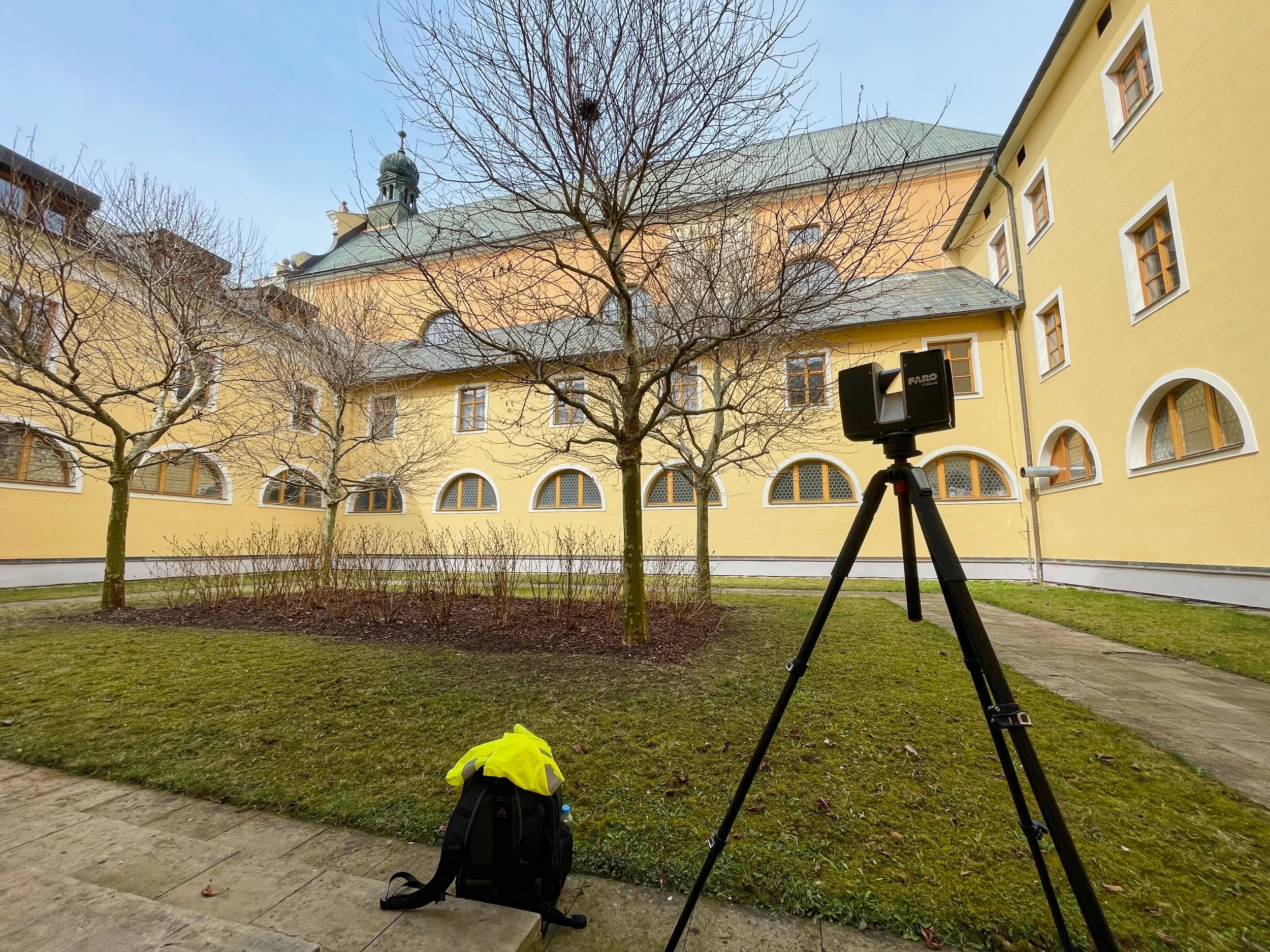

vnitřní dvůr a vnitřní fasáda

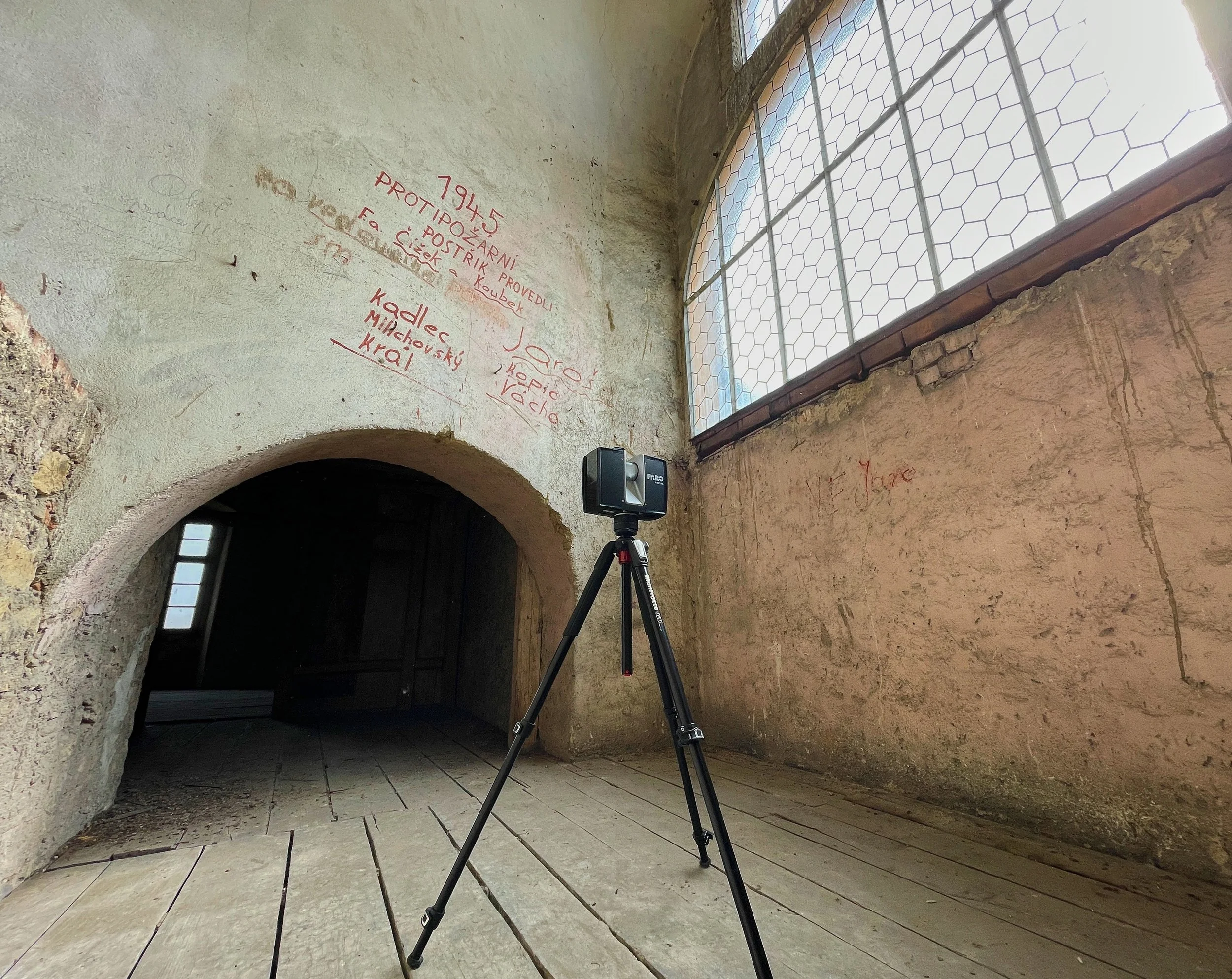

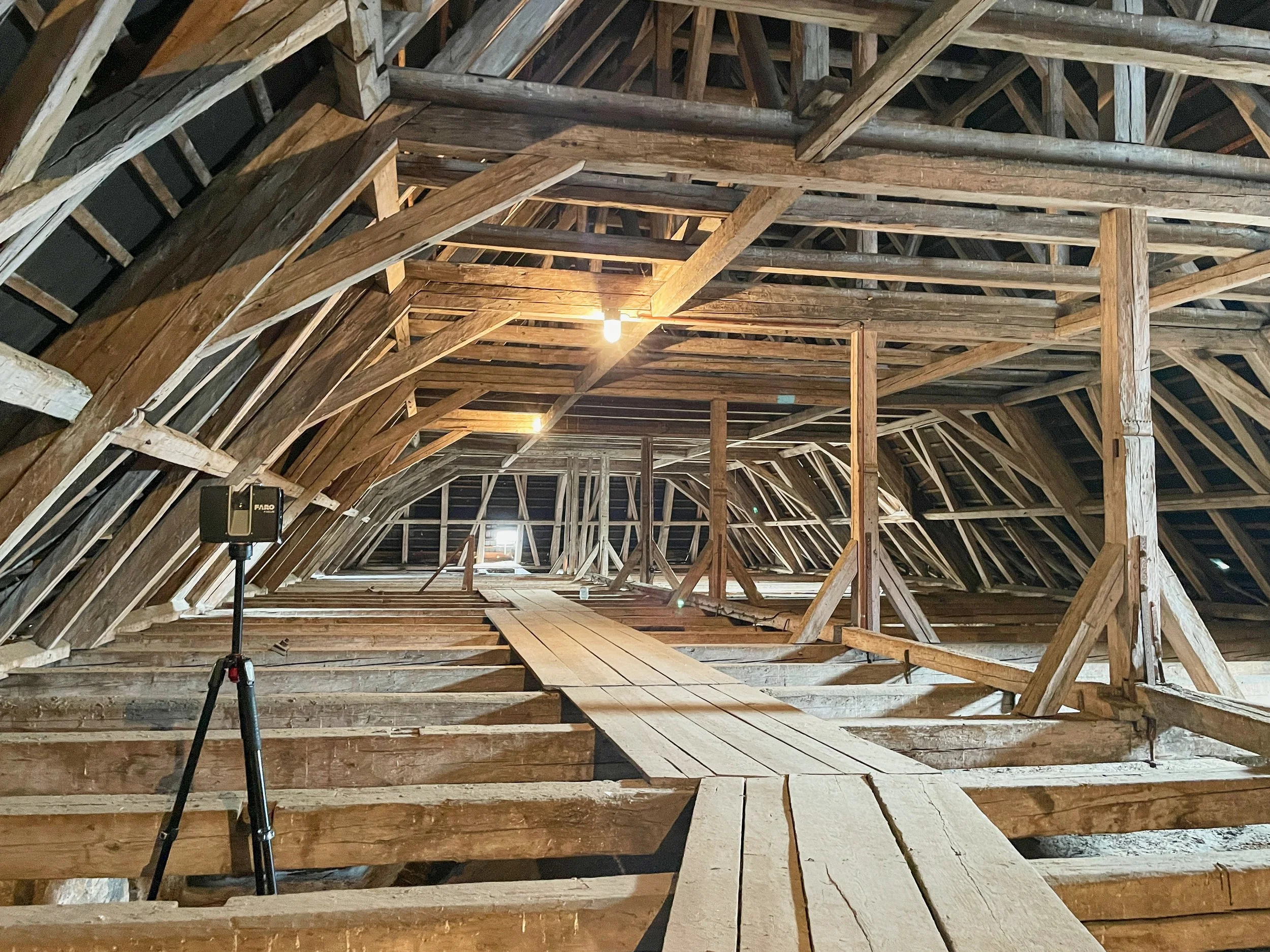

půdní prostor s krovovou konstrukcí
prostory navazující na půdu
část prvního podlaží s výstupem k hlavnímu průčelí
část prvního podlaží s výstupem k severní fasádě

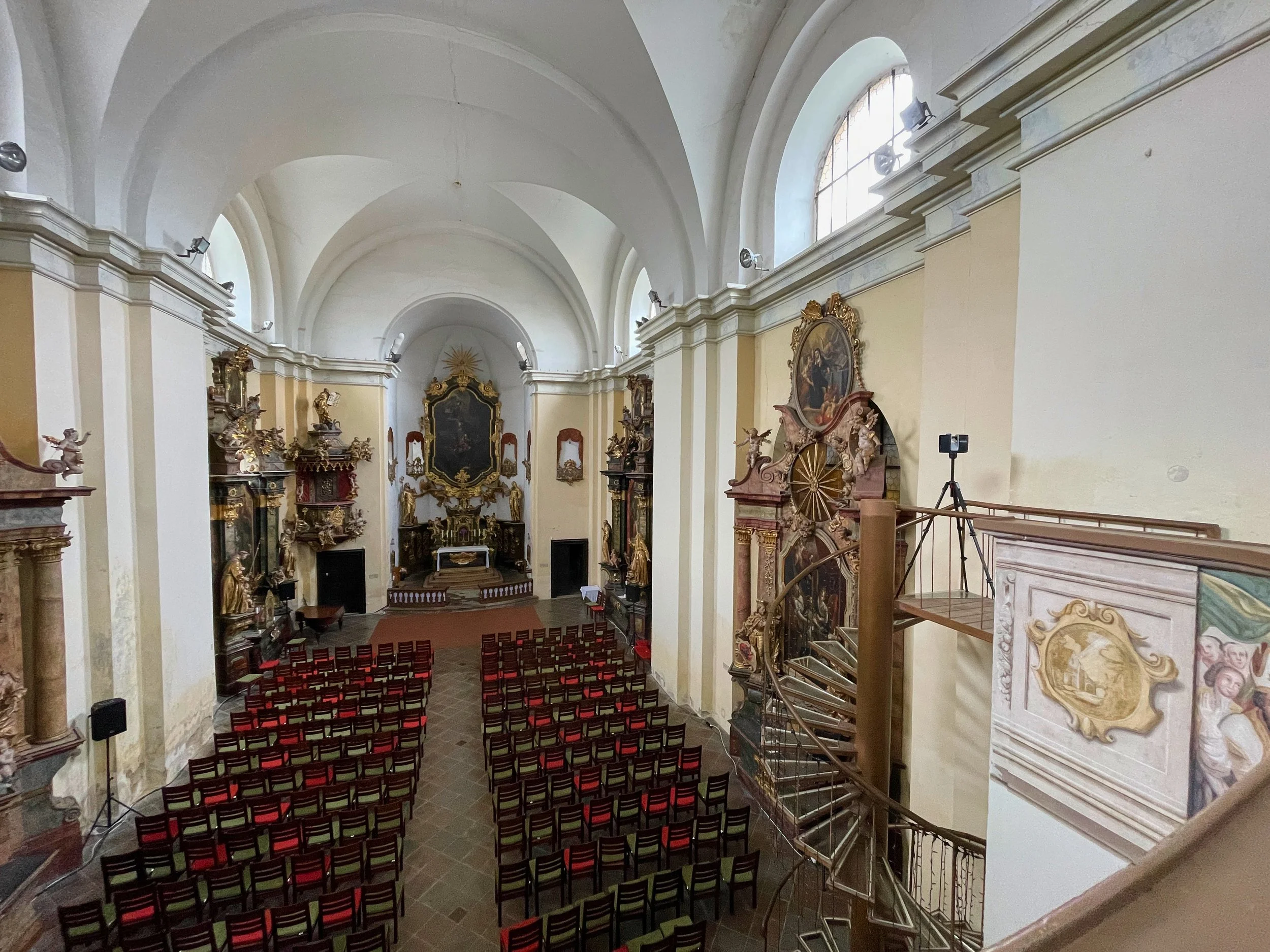

prostory kostela a navazující místnosti ve druhém podlaží
Celkem bylo provedeno 193 skenovacích stanovisek, z toho 43 stanovisek bylo určeno pro zaměření fasád. Fasády a hlavní vnitřní prostory kostela byly skenovány v barvě. Ostatní prostory byly dokumentovány v černobílém režimu nebo podle intenzity odraženého signálu.
Termíny realizace
Terénní práce na objektu trvaly 2 pracovní dny.
Zpracování dat, čištění mračna bodů, registrace skenů a příprava výsledné dokumentace trvaly 20 pracovních dnů.

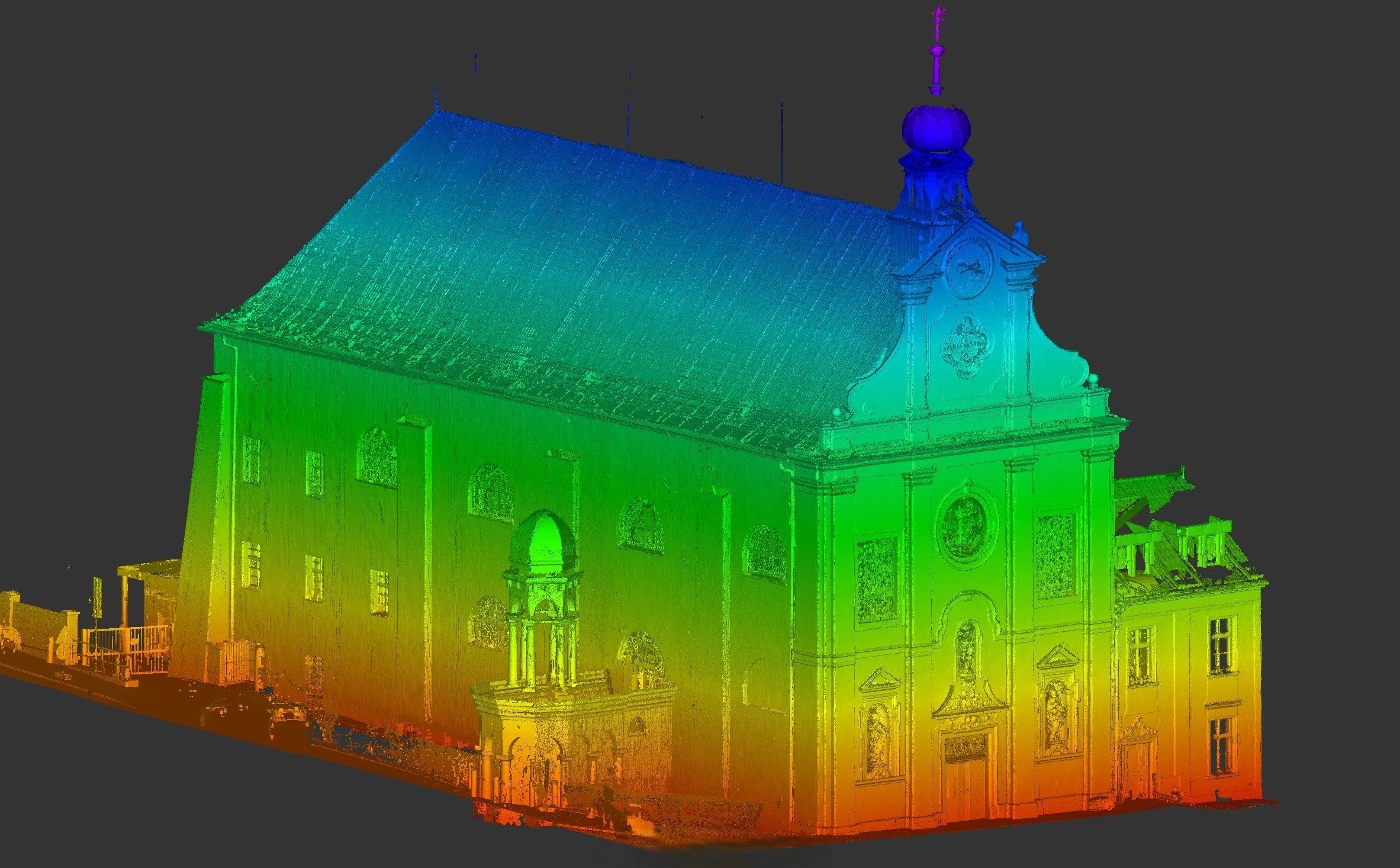

Mračno bodů kostela Svaté rodiny – pohled na hlavní průčelí

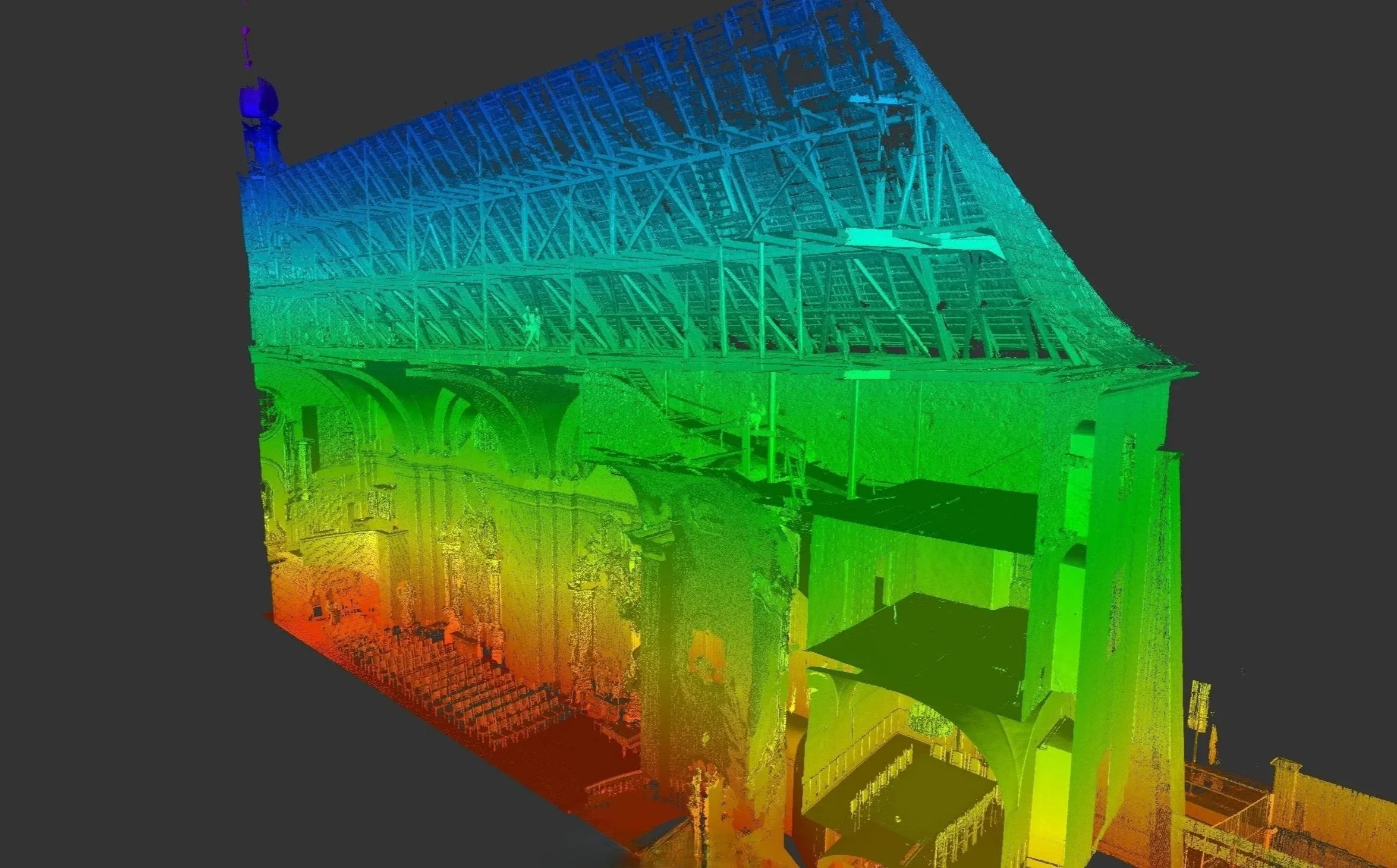

Mračno bodů z laserového skenování kostela v podélném řezu

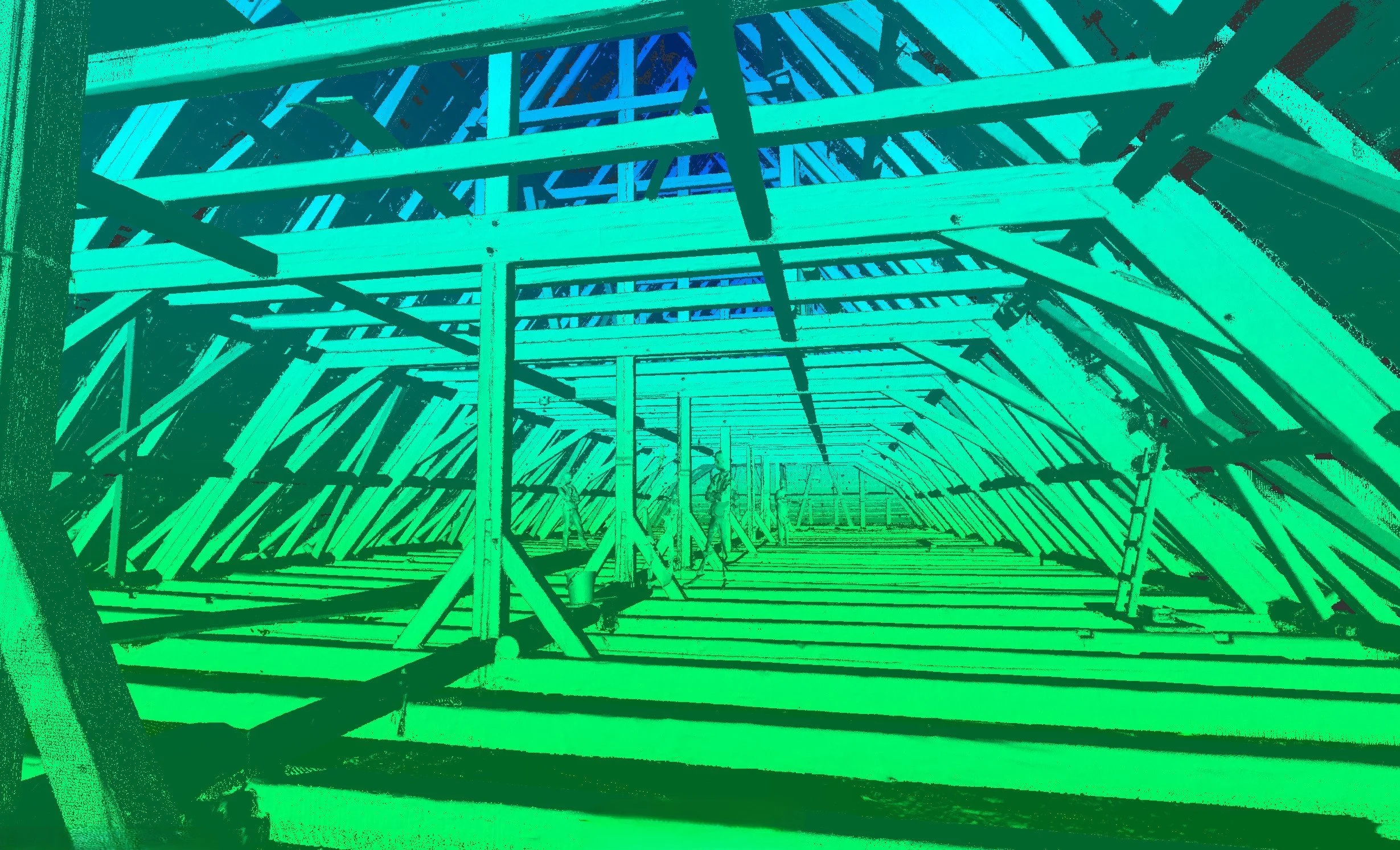

Mračno bodů krovové konstrukce půdního prostoru kostela

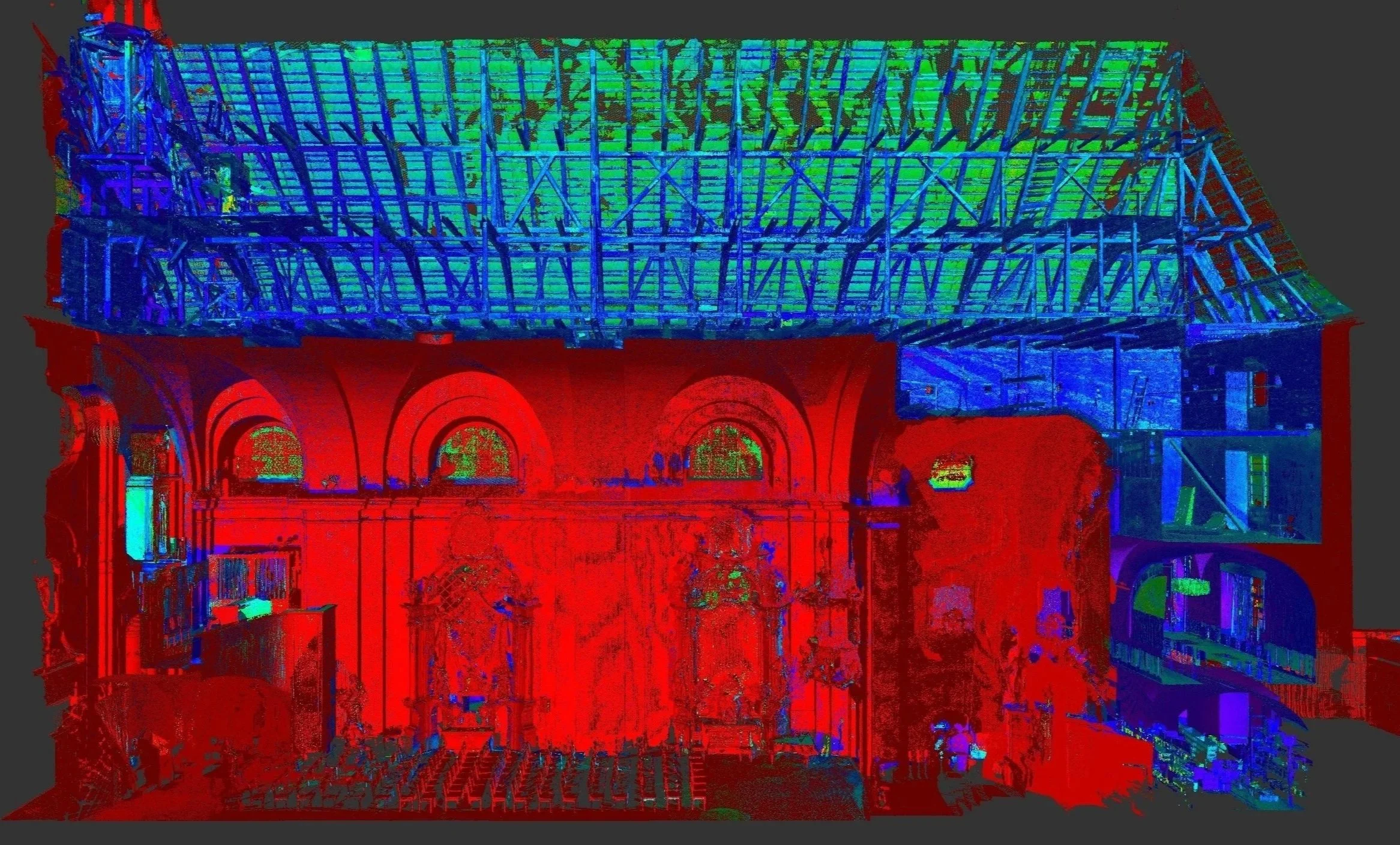

Mračno bodů z laserového skenování kostela v podélném řezu – intenzita odrazu
Výsledek
Výsledkem laserového skenování byla přesná digitální kopie stávajícího stavu kostela Svaté rodiny a jeho konstrukčního propojení se sousedním objektem. Na základě mračna bodů byla zpracována výkresová dokumentace, která slouží jako spolehlivý podklad pro projektovou přípravu, technické posouzení a vyhodnocení možnosti oddělení objektů.
Projekt v Havlíčkově Brodě potvrdil význam odborného přístupu při zaměřování historických staveb se složitou geometrií a omezenou přístupností některých konstrukcí. Kombinace vhodně zvolené metodiky skenování, pečlivé registrace dat a následného zpracování umožnila přesně zdokumentovat fasády, interiéry, půdní prostory i střešní konstrukce včetně konstrukčních návazností.
Takto zpracovaná dokumentace poskytuje objednateli přesná a ověřitelná data pro další rozhodování. Zároveň ukazuje naši schopnost pracovat s technicky náročnými objekty, kde je důležitá nejen přesnost měření, ale také správná interpretace skutečného stavu stavby a jeho převedení do srozumitelné výkresové dokumentace.

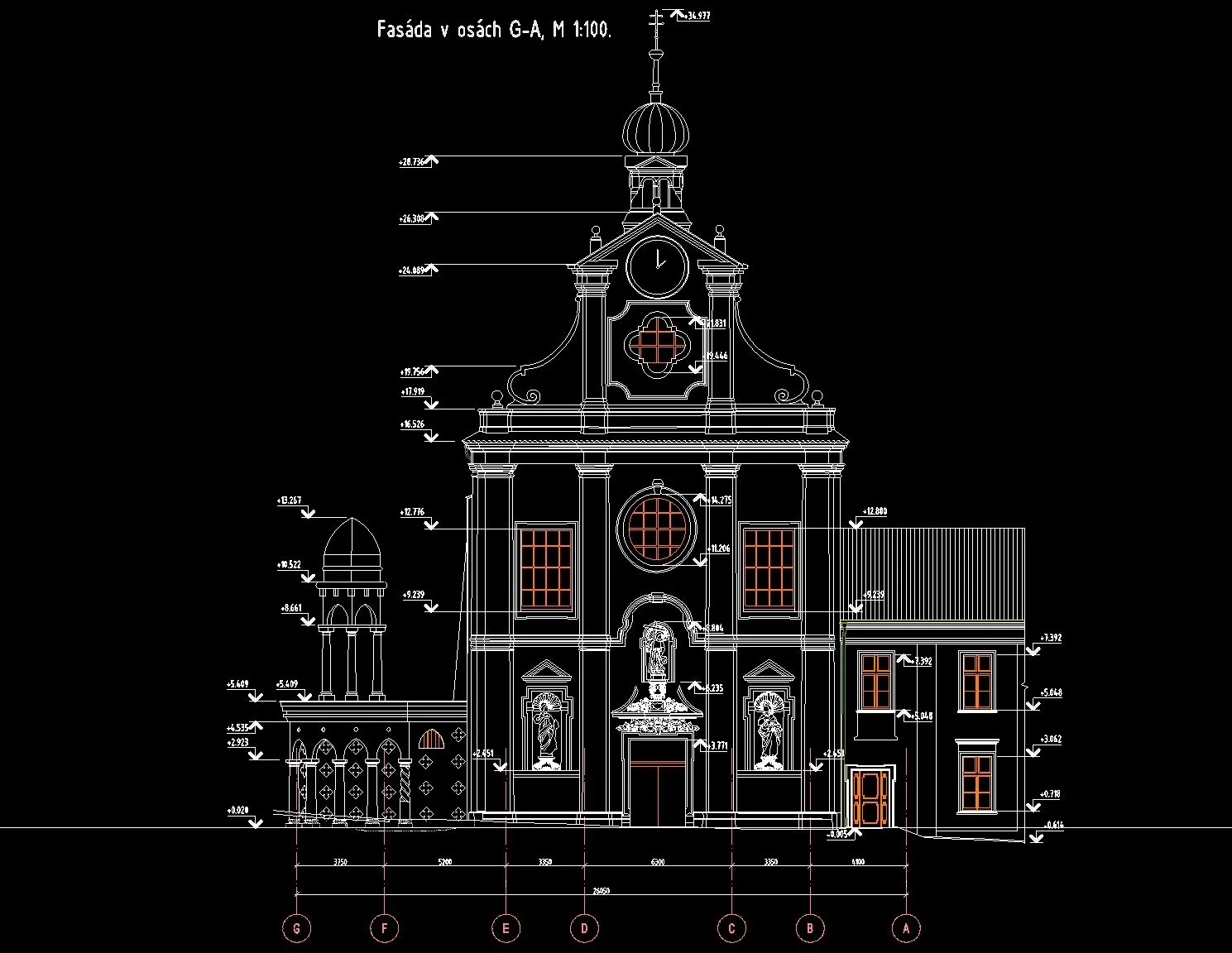

Výkres hlavního průčelí kostela Svaté rodiny na základě zaměření skutečného stavu architektonické památky laserovým skenováním.

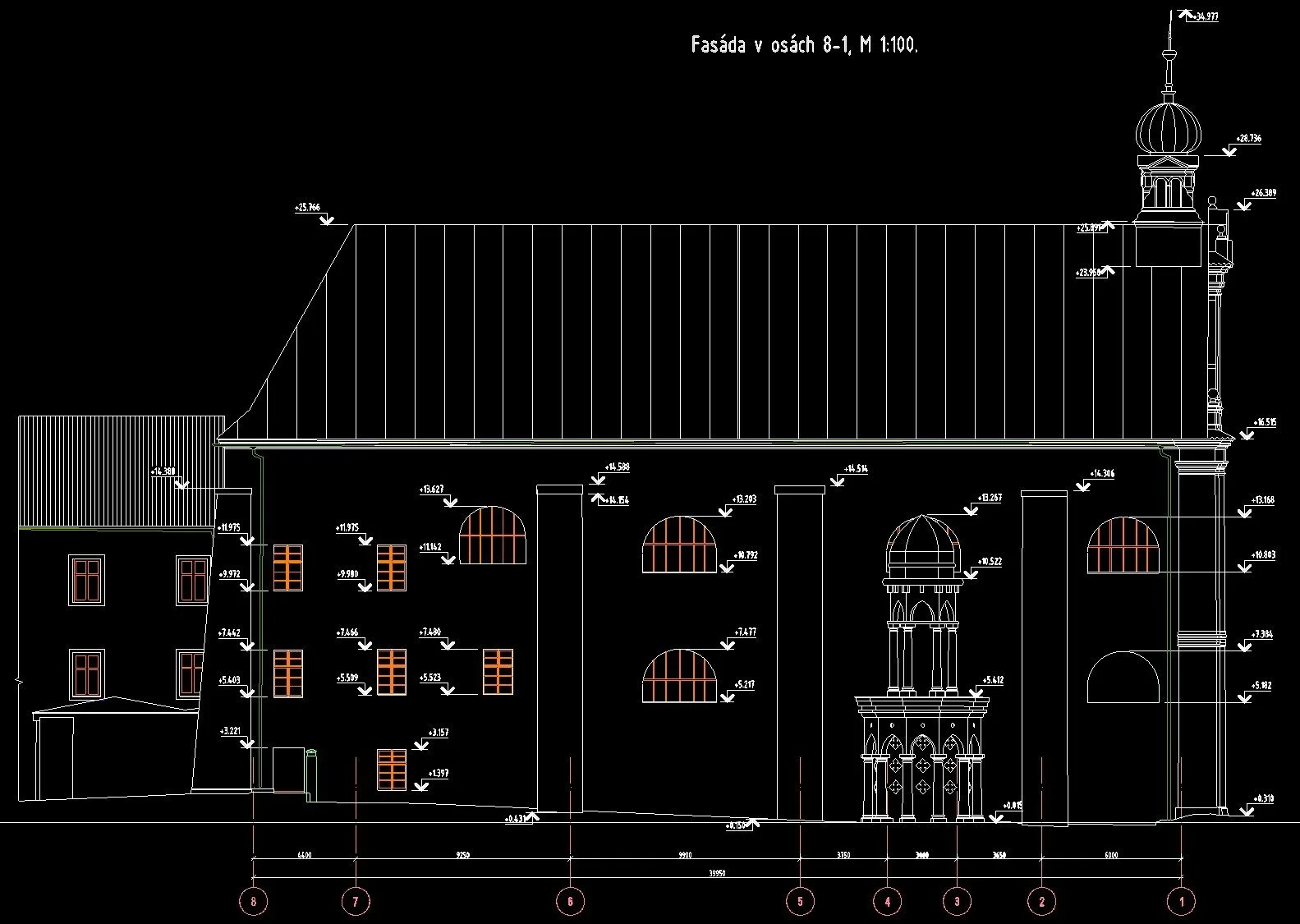

Výkres boční fasády kostela na základě dat z laserového skenování.

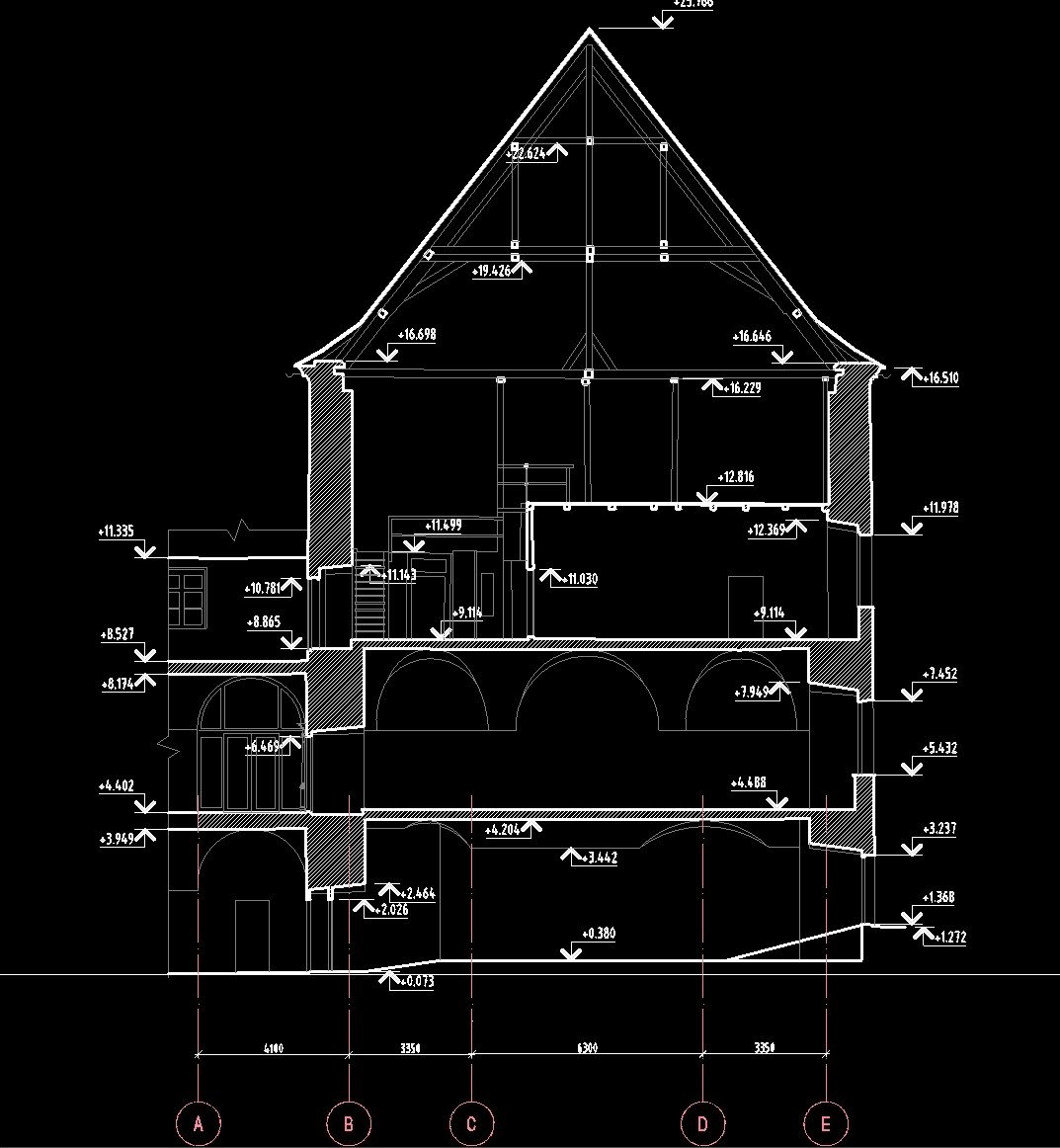

Výkres příčného řezu kostelem s krovovou konstrukcí na základě 3D skenu.

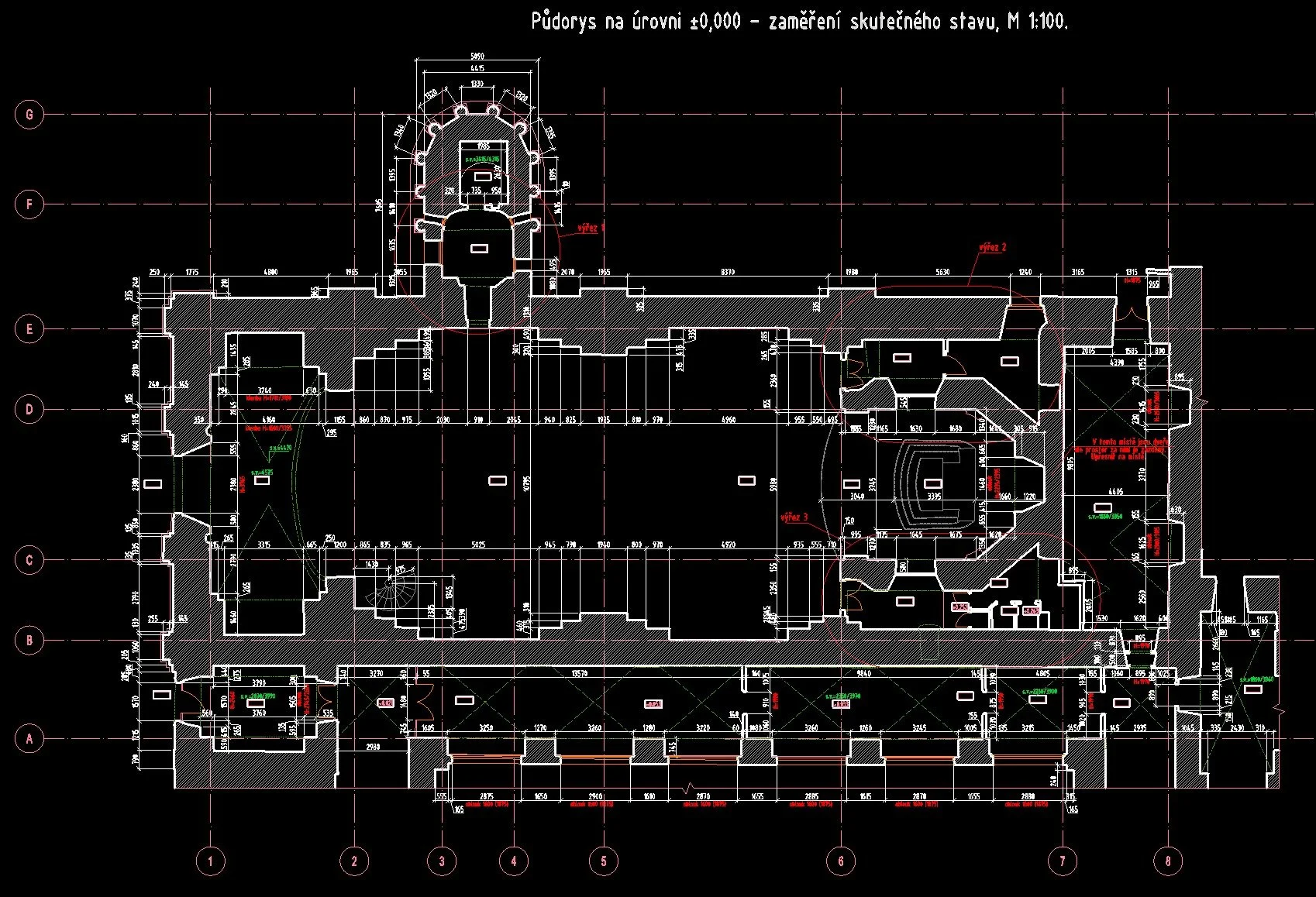

2D zaměřovací půdorys stávajícího stavu budovy kostela na základě 3D skenu.

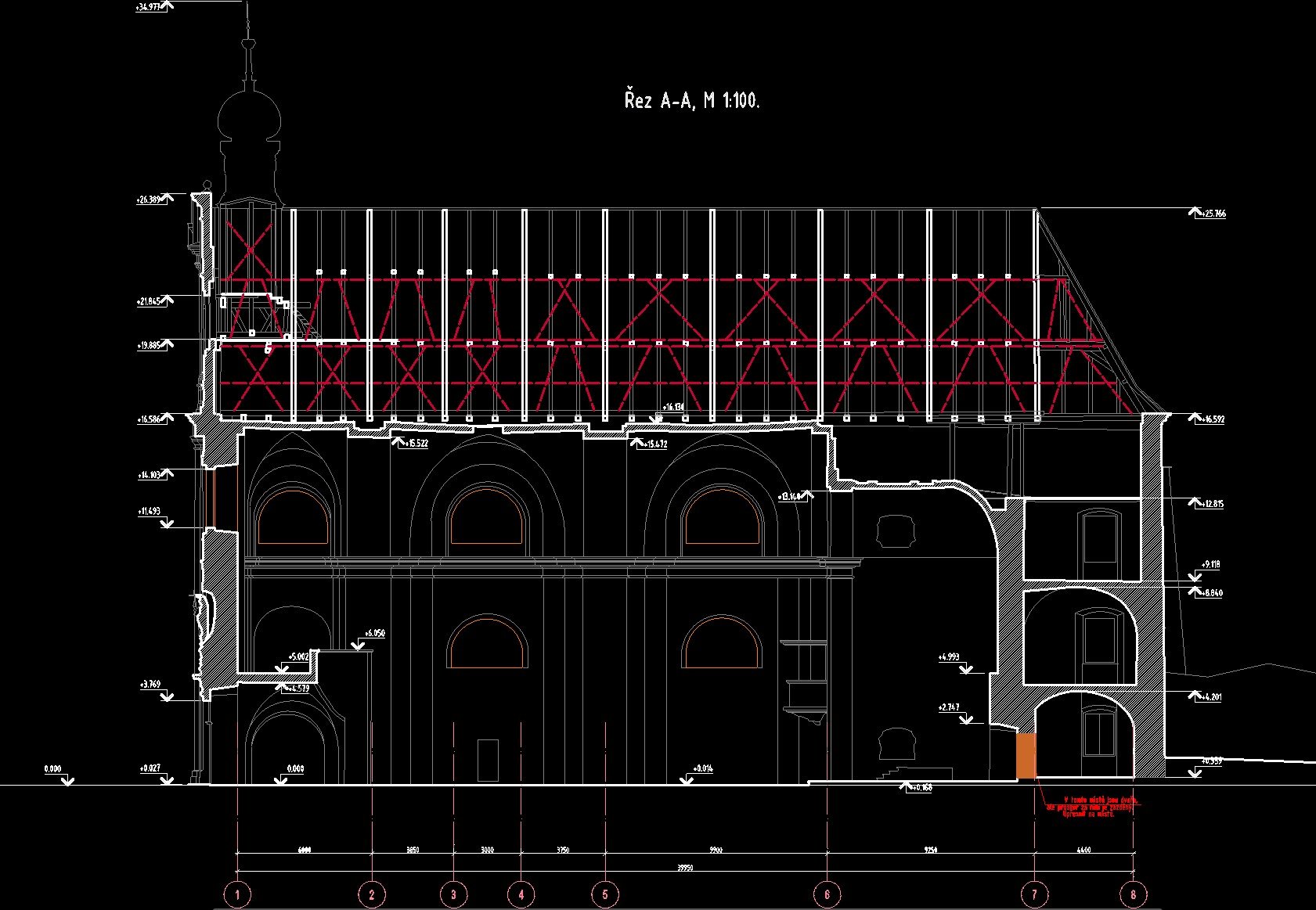

Výkres podélného řezu kostelem s krovovou konstrukcí na základě 3D skenu.

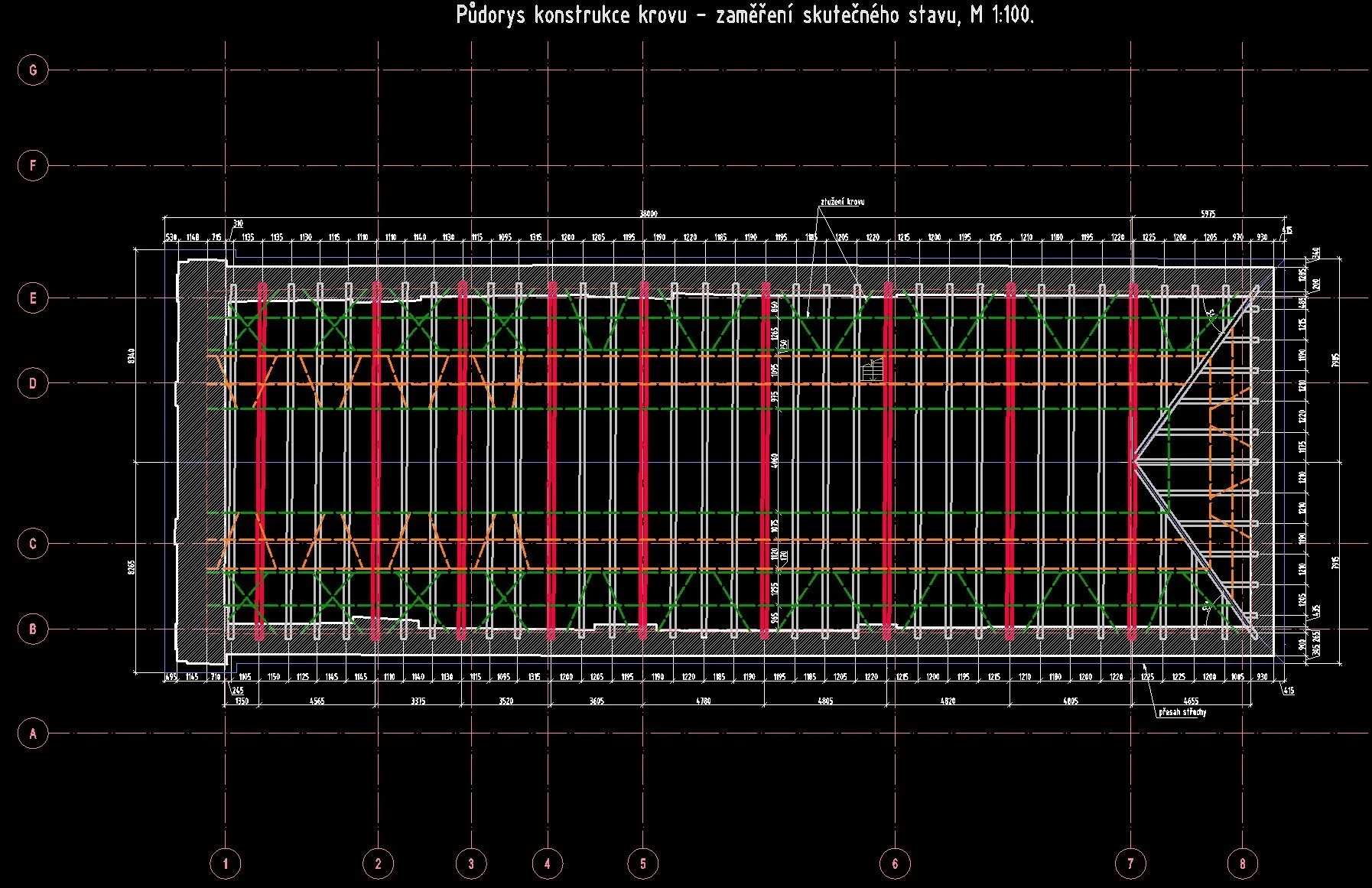

Výkres krovové konstrukce kostela na základě zpracování dat z laserového skenování.
